Mô đun DI-2110 Siemens – Binary Input Module 64 kênh cho SICAM AK 3
1. Mô đun DI-2110 Siemens là gì?
DI-2110 Siemens là mô đun đầu vào nhị phân (Binary Input Module) thuộc hệ thống tự động hóa SICAM AK / SICAM AK 3. Thiết bị được sử dụng để thu nhận và xử lý các tín hiệu trạng thái nhị phân từ thiết bị hiện trường.
Theo tài liệu hệ thống của Siemens, DI-2110/BISI26 cung cấp 64 đầu vào nhị phân, được chia thành 8 nhóm, sử dụng mức điện áp tín hiệu 24–60 VDC.
Mã đặt hàng được ghi nhận cho DI-2110 là:
DI-2110 / BISI26 – 6MF10110CB100AA0.
2. Thông số kỹ thuật Siemens DI-2110
| Thông số | DI-2110 Siemens |
|---|---|
| Nhà sản xuất | Siemens |
| Model | DI-2110 |
| Loại | Binary/Digital Input Module |
| Dòng | SICAM AK / SICAM AK 3 |
| Designation | BISI26 |
| Part Number / MLFB | 6MF10110CB100AA0 |
| Số đầu vào | 64 binary inputs |
| Cấu hình | 8 × 8 inputs |
| Điện áp tín hiệu | 24–60 VDC |
| Acquisition resolution | 1 ms |
| Cách ly | Galvanic isolation bằng optocoupler |
| Hiển thị | LED trạng thái |
| Giao thức xử lý | IEC 60870-5-101/104 |
Các thông số về 64 binary inputs, điện áp 24–60 VDC, cách ly quang và chức năng xử lý IEC 60870-5-101/104 được Siemens nêu trong tài liệu SICAM AK 3.
3. Chức năng của card DI-2110 Siemens
Chức năng chính của DI-2110 là tiếp nhận tín hiệu ON/OFF từ các thiết bị trong hệ thống điện và chuyển thông tin này vào hệ thống SICAM để xử lý.
Trong trạm điện hoặc nhà máy điện, các tín hiệu này có thể là trạng thái đóng/mở của máy cắt, dao cách ly, tiếp điểm relay, tín hiệu cảnh báo hoặc các tiếp điểm trạng thái khác.
DI-2110 hỗ trợ tối đa 64 single-point information items hoặc 32 double-point information items. Card cũng có thể xử lý tối đa 64 integrated totals thông qua count pulses hoặc kết hợp các dạng tín hiệu này.
4. DI-2110 có bao nhiêu đầu vào?
Một đặc điểm quan trọng của Siemens DI-2110 là card có:
8 nhóm × 8 đầu vào = 64 binary inputs.
Ngoài ra, mỗi nhóm còn có một binary input bổ sung phục vụ power monitoring. Các nhóm có common return riêng và các đầu vào được cách ly bằng optocoupler.
Cấu trúc này phù hợp với những hệ thống cần thu thập số lượng lớn tín hiệu trạng thái tại trạm điện và nhà máy điện.
5. Điện áp đầu vào DI-2110
DI-2110 được thiết kế cho tín hiệu:
24–60 VDC
Đây cũng là điểm cần đặc biệt chú ý khi mua card thay thế.
Siemens có model DI-2111 tương tự về chức năng nhưng sử dụng điện áp tín hiệu 110/220 VDC. Vì vậy, không nên lựa chọn DI-2110 và DI-2111 chỉ dựa trên hình dạng bên ngoài.
Có thể phân biệt nhanh:
DI-2110 → 24–60 VDC
DI-2111 → 110/220 VDC
6. Khả năng xử lý tín hiệu của DI-2110
DI-2110 không chỉ đơn giản tiếp nhận trạng thái ON/OFF. Theo tài liệu Siemens, module hỗ trợ các chức năng xử lý tín hiệu như lọc đầu vào, thiết lập polarity và threshold theo từng nhóm, hiển thị trạng thái bằng LED và thu nhận tín hiệu với độ phân giải 1 ms.
Những chức năng này giúp DI-2110 phù hợp với hệ thống điều khiển và giám sát yêu cầu xác định chính xác sự thay đổi trạng thái của thiết bị.

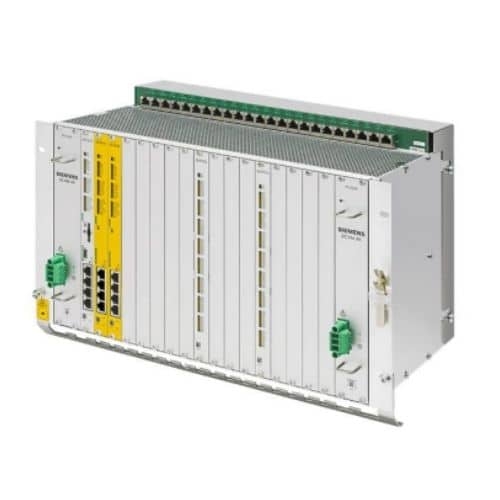

7. DI-2110 trong hệ thống SICAM AK 3

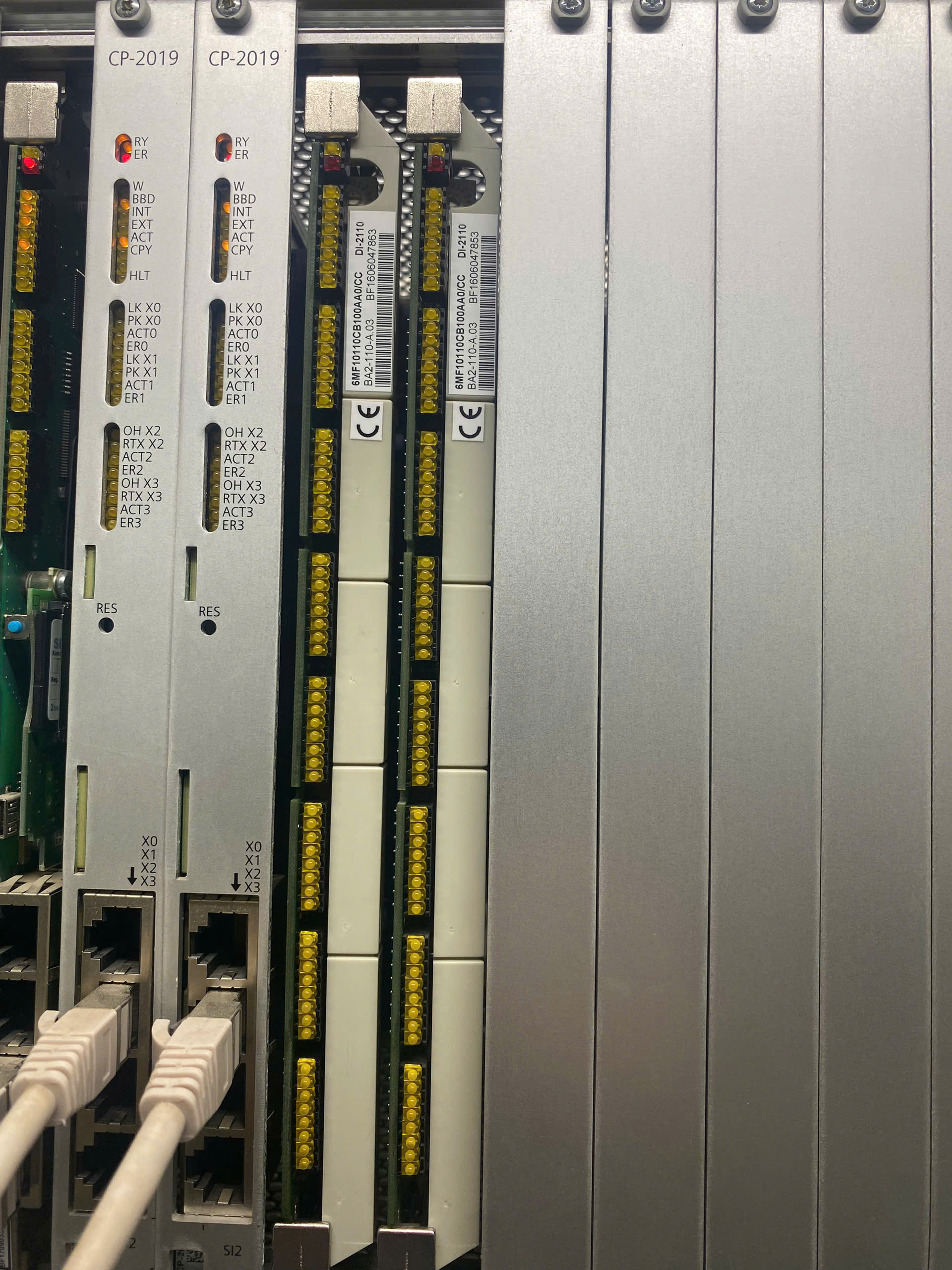

Trong cấu hình SICAM AK 3, DI-2110 là một trong các peripheral module được lắp trong board rack cùng các module như CP-2016, CP-2019, DO-2210, AI-2300 và AI-2301. Tài liệu hệ thống Siemens minh họa trực tiếp DI-2110 trong các cấu hình rack SICAM AK 3.
Có thể hình dung luồng tín hiệu cơ bản:
Thiết bị hiện trường → DI-2110 → SICAM AK 3 → hệ thống điều khiển/SCADA
Nhờ đó, trạng thái của thiết bị ngoài hiện trường có thể được thu thập, xử lý và truyền đến hệ thống giám sát trung tâm.
8. Ứng dụng của Siemens DI-2110
Card DI-2110 Siemens phù hợp với các hệ thống tự động hóa điện sử dụng nền tảng SICAM, đặc biệt trong:
- Nhà máy thủy điện, nhiệt điện và các nhà máy điện khác; trạm biến áp; hệ thống SCADA; hệ thống điều khiển và bảo vệ; thu thập trạng thái máy cắt và dao cách ly; thu nhận alarm và tín hiệu relay.
Ví dụ, một tiếp điểm phụ của máy cắt có thể được đưa vào DI-2110. Module thu nhận sự thay đổi trạng thái và hệ thống SICAM sau đó sử dụng dữ liệu này cho chức năng giám sát hoặc xử lý được cấu hình.
9. DI-2110 và hệ thống SICAM A8000
Một điểm đáng chú ý khi nâng cấp hệ thống là các I/O rack module SICAM AK 3 cũ vẫn có khả năng được tích hợp vào kiến trúc mới hơn.
Tài liệu SICAM Device Manager 2024 của Siemens liệt kê DI-2110 Digital Input (8×8, 24–60 VDC, 1 ms) trong số các I/O rack module SICAM AK 3 có thể được tích hợp với CP-8050 thông qua coupling module CI-2530.
Điều này đặc biệt hữu ích khi cải tạo hệ thống SICAM cũ nhưng muốn tận dụng một phần module I/O hiện hữu.
10. Phân biệt DI-2110 và DI-2111 Siemens
Hai model này có chức năng tương tự nhưng khác điện áp tín hiệu:
| Model | Số input | Điện áp |
|---|---|---|
| DI-2110 | 64 (8×8) | 24–60 VDC |
| DI-2111 | 64 (8×8) | 110/220 VDC |
Do đó, khi thay thế card cần kiểm tra điện áp của mạch tín hiệu hiện trường trước khi lựa chọn model.
11. Lưu ý khi mua DI-2110 Siemens thay thế
Khi tìm mua Siemens DI-2110, nên cung cấp đầy đủ hình ảnh card cũ và kiểm tra các thông tin trên tem, đặc biệt là:
Model DI-2110, Part Number/MLFB 6MF10110CB100AA0, điện áp 24–60 VDC, phiên bản phần cứng/firmware và cấu hình hệ thống SICAM hiện tại.
Không nên mua card chỉ dựa trên tên BISI26, bởi hệ thống còn có DI-2111/BISI26 với mức điện áp tín hiệu khác.
12. Kết luận
Mô đun DI-2110 Siemens là card Binary Input 64 kênh (8×8) dành cho hệ thống SICAM AK/SICAM AK 3, sử dụng tín hiệu 24–60 VDC và hỗ trợ thu nhận với độ phân giải 1 ms. Module được sử dụng để thu thập các tín hiệu trạng thái phục vụ giám sát và điều khiển trong hệ thống tự động hóa điện
