Đồng hồ đa năng SICAM Q100 – Giải pháp giám sát chất lượng điện năng Class A

Trong hệ thống điện công nghiệp hiện đại, việc theo dõi điện áp, dòng điện và công suất là chưa đủ. Doanh nghiệp còn cần phát hiện sụt áp, tăng áp, sóng hài, nhấp nháy điện áp và các sự kiện bất thường có thể ảnh hưởng đến thiết bị sản xuất. Đồng hồ đa năng SICAM Q100 của Siemens được phát triển để đáp ứng đồng thời hai nhu cầu: đo lường điện năng và phân tích chuyên sâu chất lượng nguồn điện.

Không chỉ hiển thị các thông số điện cơ bản, SICAM Q100 còn hỗ trợ ghi dữ liệu, ghi dạng sóng, phân tích sự kiện và truyền thông với hệ thống SCADA hoặc phần mềm quản lý năng lượng. Thiết bị đặc biệt phù hợp với nhà máy, trạm điện, trung tâm dữ liệu, tòa nhà và các hệ thống sử dụng nhiều tải điện tử công suất.

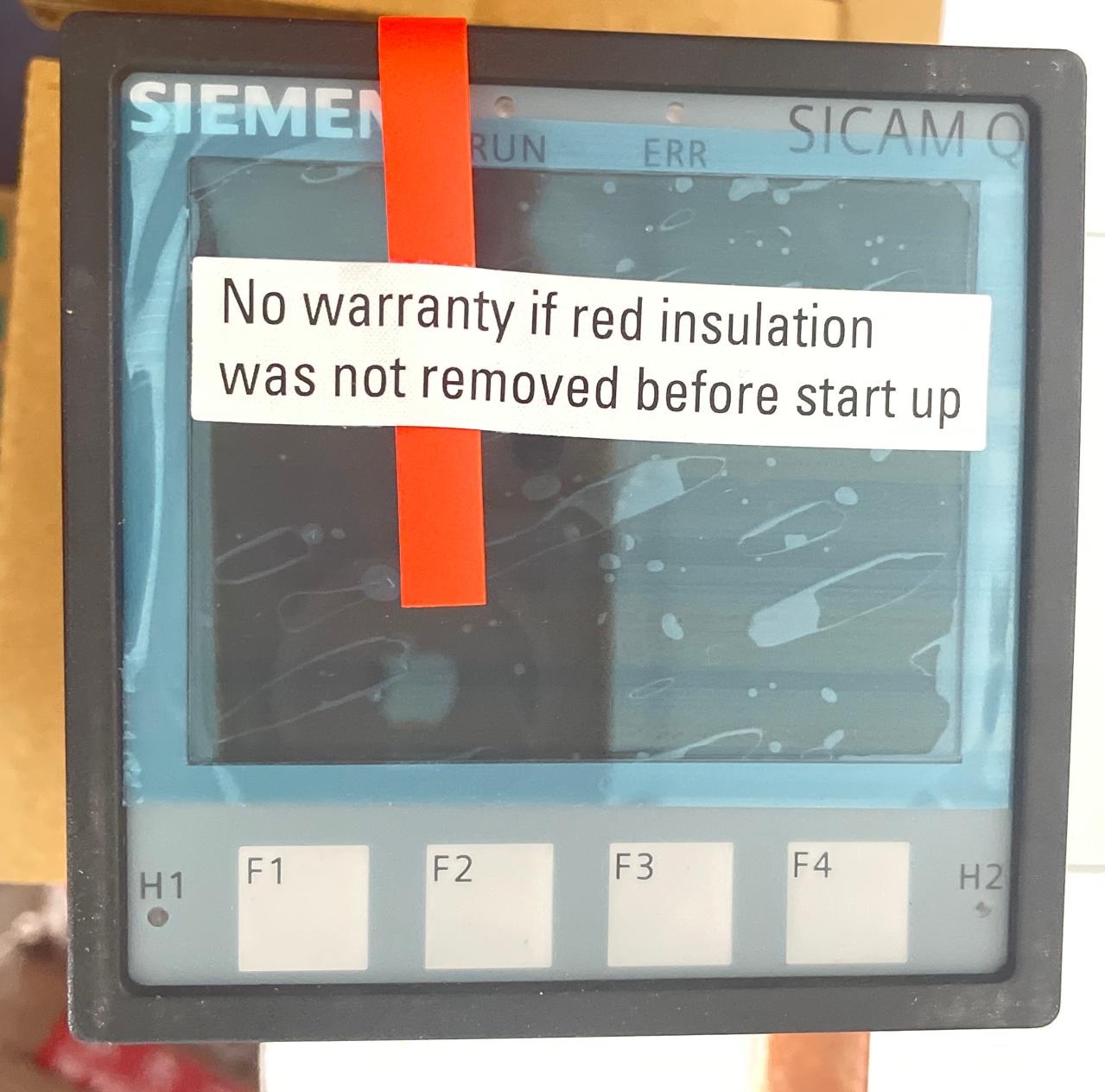

Đồng hồ đa năng SICAM Q100 là gì?

SICAM Q100 là thiết bị đo lường và phân tích chất lượng điện năng thuộc dòng SICAM của Siemens. Thiết bị có khả năng thu thập, hiển thị, đánh giá, lưu trữ và truyền các đại lượng như:

Điện áp và dòng điện
Tần số
Công suất tác dụng, phản kháng và biểu kiến
Điện năng tiêu thụ
Hệ số công suất
Sóng hài và liên sóng hài
Độ nhấp nháy điện áp
Sụt áp, tăng áp và mất điện
Quá trình quá độ và các sự kiện chất lượng điện năng

Điểm nổi bật của Siemens SICAM Q100 là khả năng đo chất lượng điện theo tiêu chuẩn IEC 61000-4-30 Edition 3, Class A. Đây là cấp đo có yêu cầu cao về phương pháp, độ chính xác và khả năng so sánh kết quả giữa các thiết bị. Nhờ đó, dữ liệu của SICAM Q100 có thể được sử dụng cho việc đánh giá tuân thủ, phân tích sự cố và đối chiếu chất lượng nguồn điện. Thông tin sản phẩm SICAM Q100 của Siemens.

Những chức năng nổi bật của SICAM Q100

Đo lường đầy đủ các thông số điện

SICAM Q100 thực hiện đồng thời chức năng của đồng hồ đo điện đa năng và thiết bị quản lý năng lượng. Thiết bị đo điện áp, dòng điện, tần số, công suất, hệ số công suất và điện năng theo bốn góc phần tư.

Khả năng đo bốn góc phần tư cho phép SICAM Q100 xác định điện năng nhận hoặc phát, đồng thời phân biệt thành phần cảm kháng và dung kháng. Tính năng này hữu ích trong hệ thống có máy phát điện, nguồn năng lượng tái tạo hoặc tải có khả năng trả năng lượng về lưới.

Phân tích sóng hài và liên sóng hài

Biến tần, UPS, bộ chỉnh lưu, máy tính và các tải phi tuyến có thể tạo ra sóng hài, làm tăng tổn thất và nhiệt độ của máy biến áp, động cơ hoặc dây dẫn.

SICAM Q100 hỗ trợ phân tích sóng hài và liên sóng hài đến bậc 63 theo IEC 61000-4-7. Thiết bị còn cung cấp độ méo hài tổng THDS, độ méo dòng điện theo nhu cầu TDD, góc pha và chiều của sóng hài. Những dữ liệu này giúp kỹ sư xác định nguồn phát sinh nhiễu và lựa chọn giải pháp lọc phù hợp.

Phát hiện sự kiện chất lượng điện năng

Thiết bị có khả năng phát hiện và ghi nhận các hiện tượng:

Sụt áp
Tăng áp
Mất điện hoặc gián đoạn điện áp
Thay đổi điện áp nhanh
Quá trình quá độ
Vi phạm đường cong ITI/CBEMA
Sự kiện liên quan đến SEMI F47
Thay đổi tần số và chất lượng nguồn điện

Nhờ độ phân giải phát hiện quá độ đến 100 µs, SICAM Q100 hỗ trợ tìm kiếm nguyên nhân của các sự cố ngắn mà đồng hồ đo điện thông thường có thể không ghi nhận được.

Đo nhấp nháy điện áp

SICAM Q100 tích hợp chức năng flicker meter theo IEC 61000-4-15, cung cấp các giá trị Pst và Plt. Chức năng này đặc biệt cần thiết trong hệ thống có tải thay đổi nhanh như máy hàn, lò hồ quang, động cơ công suất lớn hoặc dây chuyền đóng cắt liên tục.

Tự động đánh giá chất lượng điện

Thiết bị có thể tạo báo cáo và đánh giá theo EN 50160 và IEEE 519. Người vận hành có thể xem kết quả trực tiếp thông qua trình duyệt web mà không bắt buộc phải cài đặt phần mềm riêng trên từng máy tính.

Khả năng này giúp rút ngắn thời gian kiểm tra, đồng thời hỗ trợ doanh nghiệp xây dựng báo cáo chất lượng điện năng theo từng ngày, tuần hoặc giai đoạn vận hành.

Thông số kỹ thuật nổi bật

Hạng mục	Thông số tham khảo
Phương pháp đo chất lượng điện	IEC 61000-4-30 Ed.3, Class A

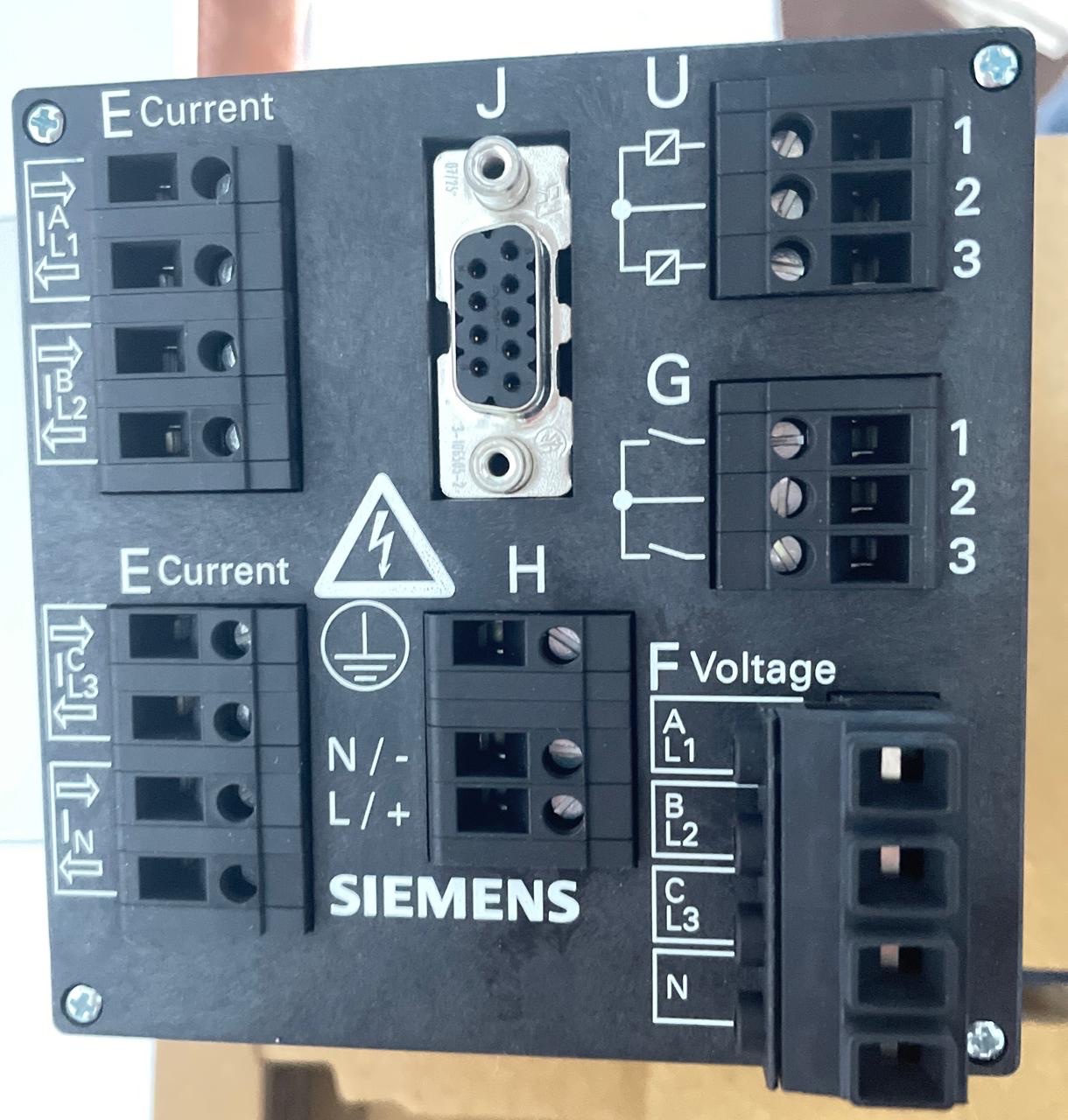

Đầu vào điện áp	4 đầu vào; tối đa 400 V AC pha–trung tính hoặc 690 V AC pha–pha
Đầu vào dòng điện	4 đầu vào, loại 1 A hoặc 5 A
Tốc độ lấy mẫu	12,8 kHz tại 50 Hz, khoảng 256 mẫu mỗi chu kỳ
Đo sóng hài	Đến bậc 63 theo IEC 61000-4-7
Đo flicker	Pst, Plt theo IEC 61000-4-15
Độ phân giải phát hiện quá độ	100 µs
Cấp chính xác điện năng	Class 0,2S theo IEC 62053-22
Độ chính xác điện áp và dòng điện	0,1%
Bộ nhớ	2 GB
Truyền thông Ethernet	IEC 61850, Modbus TCP, SNMPv3, chức năng Gateway/Master
Truyền thông nối tiếp	Modbus RTU qua RS485
Định dạng xuất dữ liệu	PQDIF, COMTRADE và CSV
I/O tích hợp	2 đầu vào số và 2 đầu ra số
Đồng bộ thời gian	NTP Client
Nguồn phụ trợ	110–230 V AC hoặc 24–250 V DC
Kích thước	96 × 96 × 103 mm
Cấp bảo vệ mặt trước	IP40 khi lắp âm bảng

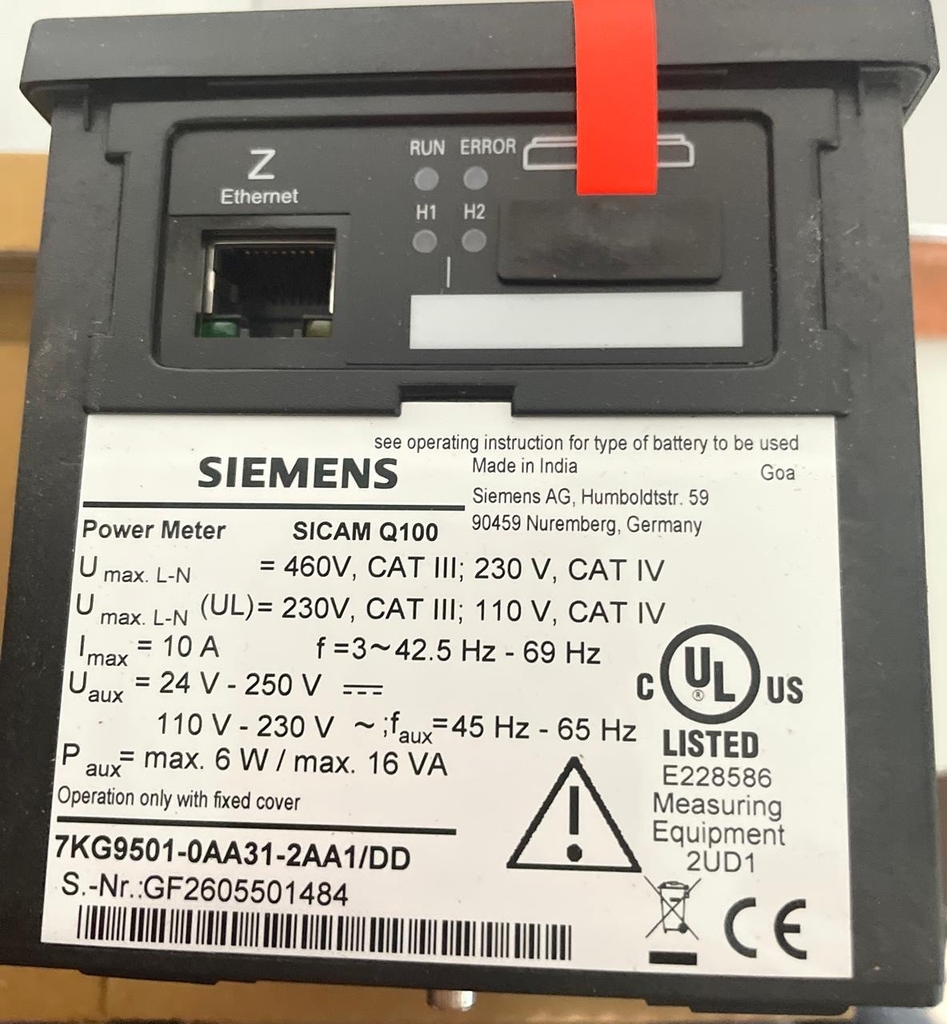

Các thông số trên được tổng hợp từ hồ sơ sản phẩm do Siemens công bố năm 2025. Cấu hình thực tế cần được kiểm tra theo mã đặt hàng 7KG95 cụ thể. Hồ sơ kỹ thuật SICAM Q100.

Khả năng kết nối và tích hợp hệ thống

Một ưu điểm quan trọng của đồng hồ đa năng SICAM Q100 là khả năng tích hợp linh hoạt với hệ thống tự động hóa điện.

Giao tiếp Modbus

Thiết bị hỗ trợ Modbus TCP qua Ethernet và Modbus RTU qua RS485. SICAM Q100 có thể trao đổi giá trị đo, điện năng, cảnh báo, sự kiện và dữ liệu tải với PLC, SCADA hoặc hệ thống quản lý năng lượng.

Ngoài vai trò thiết bị đo, SICAM Q100 còn có thể thực hiện chức năng Modbus Master hoặc Gateway. Nhờ đó, dữ liệu từ các thiết bị RS485 phía dưới có thể được đưa lên mạng Ethernet, giúp giảm số lượng bộ chuyển đổi giao thức trong hệ thống.

Giao tiếp IEC 61850

IEC 61850 giúp SICAM Q100 tích hợp vào hệ thống tự động hóa trạm điện và các nền tảng quản lý nguồn điện hiện đại. Thiết bị hỗ trợ truyền dữ liệu đo lường, sự kiện và bản ghi chất lượng điện năng đến hệ thống cấp trên.

Web server tích hợp

Người dùng có thể truy cập thiết bị bằng trình duyệt web để:

Cài đặt thông số
Xem giá trị đo tức thời
Kiểm tra trạng thái thiết bị
Phân tích sự kiện điện áp
Tải dữ liệu và bản ghi
Xem báo cáo chất lượng điện năng

Cách vận hành này giúp giảm phụ thuộc vào phần mềm chuyên dụng và thuận tiện hơn khi bảo trì nhiều điểm đo.

Khả năng lưu trữ và xuất dữ liệu

SICAM Q100 được trang bị bộ nhớ 2 GB, có thể lưu dữ liệu chất lượng điện theo EN 50160 trong nhiều tháng. Thời gian lưu thực tế phụ thuộc vào cấu hình ghi, số lượng sự kiện và chu kỳ lưu dữ liệu.

Thiết bị hỗ trợ các định dạng:

PQDIF: lưu trữ dữ liệu chất lượng điện năng theo IEEE 1159.3.
COMTRADE: lưu bản ghi dạng sóng phục vụ phân tích sự cố điện.
CSV: xuất dữ liệu đo để xử lý bằng Excel hoặc các công cụ phân tích khác.

Dữ liệu có thể được chuyển đến SICAM PQS/PQ Analyzer, PQ Advisor Compact hoặc SENTRON Powermanager để giám sát và phân tích tập trung.

Lợi ích khi sử dụng Siemens SICAM Q100

Phát hiện nguyên nhân gây gián đoạn sản xuất

Thông qua bản ghi dạng sóng và nhật ký sự kiện, kỹ sư có thể xác định sự cố xuất phát từ lưới điện, tải nội bộ hay quá trình đóng cắt thiết bị. Điều này giúp giảm thời gian dò lỗi và hạn chế việc thay thế thiết bị không cần thiết.

Nâng cao độ ổn định của hệ thống điện

Việc theo dõi liên tục sóng hài, mất cân bằng, sụt áp và tăng áp cho phép doanh nghiệp xử lý điểm yếu trước khi chúng gây dừng máy hoặc làm hư hỏng thiết bị.

Hỗ trợ quản lý và tiết kiệm năng lượng

SICAM Q100 cung cấp điện năng, công suất trung bình, công suất cực đại, biểu giá theo thời gian và dữ liệu phụ tải. Các thông tin này là cơ sở để đánh giá hiệu suất, phân bổ chi phí điện và xây dựng kế hoạch tiết kiệm năng lượng.

Tăng khả năng tích hợp

Các giao thức tiêu chuẩn như IEC 61850, Modbus TCP và Modbus RTU giúp thiết bị kết nối với nhiều hệ thống điều khiển mà không phụ thuộc vào một nền tảng duy nhất.

Bảo vệ dữ liệu tốt hơn

SICAM Q100 được Siemens trang bị các chức năng an ninh như phân quyền người dùng theo vai trò, kết nối HTTPS, truyền tệp an toàn, firmware có chữ ký và lưu nhật ký SYSLOG không mất dữ liệu. Những tính năng này giúp hạn chế truy cập trái phép và bảo vệ tính toàn vẹn của dữ liệu đo.

Ứng dụng của đồng hồ đa năng SICAM Q100

SICAM Q100 phù hợp với nhiều hệ thống yêu cầu đo lường chính xác và giám sát liên tục:

Nhà máy sản xuất và dây chuyền tự động
Trạm biến áp và hệ thống phân phối điện
Nhà máy điện và hệ thống năng lượng tái tạo
Trung tâm dữ liệu
Bệnh viện và phòng thí nghiệm
Tòa nhà thương mại
Hệ thống giao thông và cơ sở hạ tầng
Điểm đấu nối chung PCC
Hệ thống có nhiều biến tần, UPS hoặc tải phi tuyến
Khu vực thường xuyên xảy ra sụt áp và dừng máy không rõ nguyên nhân

Đặc biệt, SICAM Q100 là lựa chọn phù hợp tại điểm đấu nối chung, nơi doanh nghiệp cần đánh giá chất lượng điện giữa nguồn cung cấp và hệ thống phụ tải.

Khi nào nên lựa chọn SICAM Q100?

Doanh nghiệp nên cân nhắc sử dụng SICAM Q100 khi:

Cần thiết bị đo chất lượng điện Class A.
Cần dữ liệu có độ tin cậy cao để đối chiếu hoặc đánh giá tuân thủ.
Muốn ghi lại dạng sóng khi xảy ra sự cố.
Cần phân tích sóng hài và liên sóng hài chuyên sâu.
Muốn kết nối đồng thời với SCADA, hệ thống điện và phần mềm quản lý năng lượng.
Cần tạo báo cáo EN 50160 hoặc IEEE 519.
Muốn tích hợp các thiết bị Modbus RTU vào mạng Ethernet.
Cần theo dõi chất lượng điện liên tục trong thời gian dài.

Nếu hệ thống chỉ cần hiển thị điện áp, dòng điện, công suất và điện năng cơ bản, một đồng hồ đa năng phổ thông có thể kinh tế hơn. SICAM Q100 phát huy hiệu quả cao nhất trong các ứng dụng cần điều tra sự cố, đánh giá chất lượng điện và lưu trữ dữ liệu chuyên sâu.

Lưu ý khi chọn mua và lắp đặt SICAM Q100

Trước khi đặt hàng, người dùng cần xác định:

Loại đầu vào dòng điện 1 A hoặc 5 A.
Sơ đồ lưới một pha, ba pha ba dây hoặc ba pha bốn dây.
Tỷ số biến dòng CT và biến điện áp VT.
Nhu cầu sử dụng IEC 61850, Modbus TCP hoặc Modbus RTU.
Số lượng đầu vào và đầu ra số cần dùng.
Phạm vi nguồn cấp phụ trợ.
Phần mềm hoặc hệ thống cấp trên cần tích hợp.
Yêu cầu về đồng bộ thời gian và lưu trữ dữ liệu.

Việc khai báo đúng sơ đồ lưới, chiều CT, tỷ số biến đổi và múi giờ là điều kiện quan trọng để thiết bị tính toán chính xác công suất, điện năng và chiều của sự kiện.

Câu hỏi thường gặp về SICAM Q100

SICAM Q100 có phải là công tơ điện không?

SICAM Q100 có thể đo công suất và điện năng với độ chính xác cao, nhưng chức năng của thiết bị rộng hơn công tơ thông thường. Đây còn là thiết bị phân tích chất lượng điện, ghi sự cố và giám sát hệ thống điện.

SICAM Q100 có hỗ trợ Modbus RTU không?

Có. Thiết bị hỗ trợ Modbus RTU qua cổng RS485, đồng thời hỗ trợ Modbus TCP qua Ethernet. SICAM Q100 còn có thể hoạt động với chức năng Master hoặc Gateway tùy cấu hình.

SICAM Q100 có đo được sóng hài không?

Có. Thiết bị đo sóng hài và liên sóng hài đến bậc 63, đồng thời cung cấp THDS, TDD, góc pha và công suất sóng hài.

Có thể xem dữ liệu mà không cài phần mềm không?

Có. Web server tích hợp cho phép cấu hình, theo dõi và đánh giá dữ liệu trực tiếp bằng trình duyệt web.

SICAM Q100 có thay thế được đồng hồ đa năng thông thường không?

Về chức năng đo lường, SICAM Q100 có thể đảm nhiệm nhiều công việc của đồng hồ đa năng. Tuy nhiên, thiết bị được định vị cho các ứng dụng yêu cầu phân tích chất lượng điện chuyên sâu nên cần cân nhắc yêu cầu kỹ thuật và chi phí đầu tư.

Kết luận

Đồng hồ đa năng SICAM Q100 là giải pháp đo lường và giám sát chất lượng điện năng chuyên nghiệp của Siemens. Thiết bị kết hợp đo điện đa năng, phân tích Class A, ghi sự cố, lưu trữ dữ liệu và truyền thông công nghiệp trong một nền tảng duy nhất.

Với khả năng đo sóng hài đến bậc 63, phát hiện quá độ, tạo báo cáo EN 50160 và IEEE 519, cùng các giao thức IEC 61850, Modbus TCP và Modbus RTU, SICAM Q100 đặc biệt phù hợp cho nhà máy, trạm điện và các công trình yêu cầu nguồn điện ổn định. Để chọn đúng thiết bị, người dùng nên đối chiếu mã đặt hàng 7KG95, sơ đồ lưới, đầu vào dòng điện, nguồn phụ trợ và yêu cầu kết nối của từng dự án.
